活接头(螺纹/承插)
    发布时间: 2014-08-28 13:58
1:精铜主体：龙头主体选用优质精铜锭，采用国际最先进的重力浇铸工艺，经精密机械加工制造，浑然天成，坚固耐用阀芯采用精密进口的陶瓷阀芯，拥有钻石般的硬度。

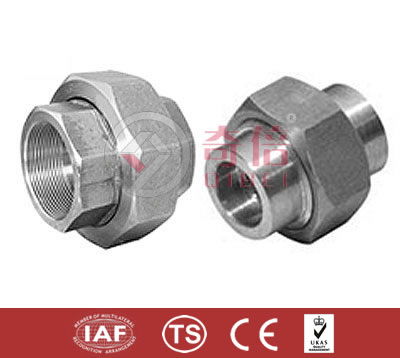

活接头(螺纹/承插)
产品图

结构图

参数表
公称通径
Nominal Diameter 		外径
Outside Diameter 		壁厚
Wall Thickness 		承插孔径
Socket Bore 		流通孔径
Water way Bore 		承插孔深度
Depth of Socket 		公称装配长度
Length Assem
Nominal
Dmin Cmin d1 d2 Jmin L
DN NPS 承插焊
Socket 		螺纹
Threaded 		承插焊
Socket 		螺纹
Threaded 		承插焊
Socket 		承插焊、螺纹
Socket & Threaded 		承插焊
Socket 		承插焊、螺纹
Socket & Threaded
6 1/8 21.8 14.7 3.2 2.5 10.65 6.43 10 41.4
8 1/4 21.8 19.0 3.3 3.1 14.10 9.45 10 41.4
10 3/8 25.9 22.9 3.5 3.2 17.55 13.51 10 46.0
15 1/2 31.2 27.7 4.1 3.8 21.70 17.07 10 49.0
20 3/4 37.1 33.5 4.3 4.0 27.05 21.39 13 56.9
25 1 45.5 41.4 5.0 4.6 33.80 27.74 13 62.0
32 11/4 54.9 50.5 5.3 4.9 42.55 35.36 13 71.1
40 11/2 61.5 57.2 5.6 5.1 48.65 41.20 13 76.5
50 2 75.2 70.1 6.1 5.6 61.10 52.12 16 86.1
65 21/2 91.7 85.3 7.7 7.1 73.80 64.31 16 102.4
80 3 109.2 102.4 8.4 7.7 89.80 77.27 16 109.0
