螺纹管塞(堵头)
    发布时间: 2014-08-28 13:57
1堵头：只是把管道中不需要的口堵起来，起到封闭作用。与盲板、封头及管帽有相同性。堵头，也称为管帽、盖头、管子盖、闷头,装在管端外螺纹上以盖堵管子的管件。用来封闭管路，作用与管堵相同，可直接旋在管子上，不需要其他管件。堵头包括凸形堵头、锥壳、变径段、平盖及紧缩口的设计
螺纹管塞(堵头)

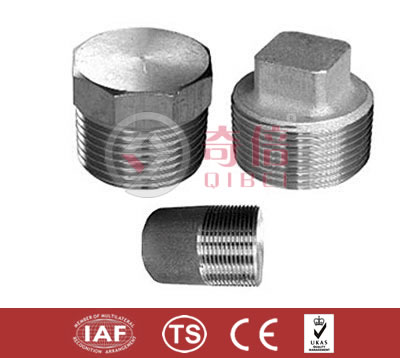

产品图

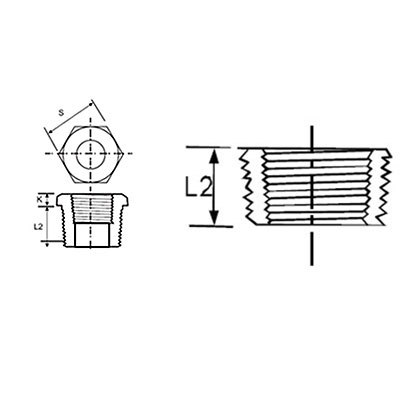

结构图

参数表
公称通径
Nominal Diameter 		螺纹长度
Length of Thread 		方头管塞
Square Head Plug 		圆头管塞
Round Head Plug 		六角头管塞和接头
Hex Head Plug and Bushing
方头高度
Height of Square 		平面宽度
Width Of Flats 		圆头直径
Diameter of Round Head 		全长
Length 		平面宽度
Width Of Flats 		六角头高度
Hex Head Height
DN NPS L2min Bmin Cmin D Lmin S Kmin Hmin
6 1/8 9.5 6 7.0 10 35 11.0 - 6
8 1/4 11.0 6 9.5 13 41 16.0 3 6
10 3/8 12.5 8 11.0 17 41 17.5 4 8
15 1/2 14.5 10 14.5 21 44 22.0 5 8
20 3/4 16.0 11 16.0 27 44 27.0 6 10
25 1 19.0 13 20.5 33 51 35.0 6 10
32 1.1/4 20.5 14 24.5 43 51 44.5 7 14
40 1.1/2 20.5 16 28.5 48 51 51.0 8 16
50 2 22.0 17 33.5 60 64 63.5 9 17
65 2.1/2 27.0 19 38.0 73 70 76.0 10 19
80 3 28.5 21 43.0 89 70 89.0 10 21
100 4 32.0 25 63.5 114 76 117.5 13 25
