什么是MSS SP-97 支管座？
来源: | 作者:qibest | 发布时间: 2025-07-17 | 20 次浏览 | 分享到:

在现代工业管道系统中，支管座作为关键连接部件，承担着分流、合流的重要功能，其质量直接关系到整个管道系统的安全性与可靠性。MSS SP-97支管座凭借其卓越的设计理念、严格的制造工艺和全面的检验规范，已成为石油、化工、电力等高压高温工况下的优选连接方案。


MSS SP-97 标准简介：


MSS SP-97标准是由美国制造商标准化协会（Manufacturer's Standardization Society, MSS）制定的工业规范，全称为“MSS SP-97: Integrally Reinforced Forged Branch Outlet Fittings—Socket Welding, Threaded, and Buttwelding Ends”。该标准详细规定了锻造分支管件的设计、尺寸、材料要求、制造工艺、检验方法以及标记等各方面内容。


MSS SP-97 的主要规格：


•材料要求：指定与常见管道应用兼容的材料，如碳钢、合金钢和不锈钢。

•设计和尺寸：规定精确的测量值和公差，以确保与管道系统的适当配合。

•压力额定值：确保管件满足高压应用中的指定压力和温度额定值。

•制造标准： 概述可接受的制造工艺（包括锻造），以生产出优质可靠的分支出口。

•测试和检验：要求进行流体静力学测试和目视检查，以确认完整性和性能。

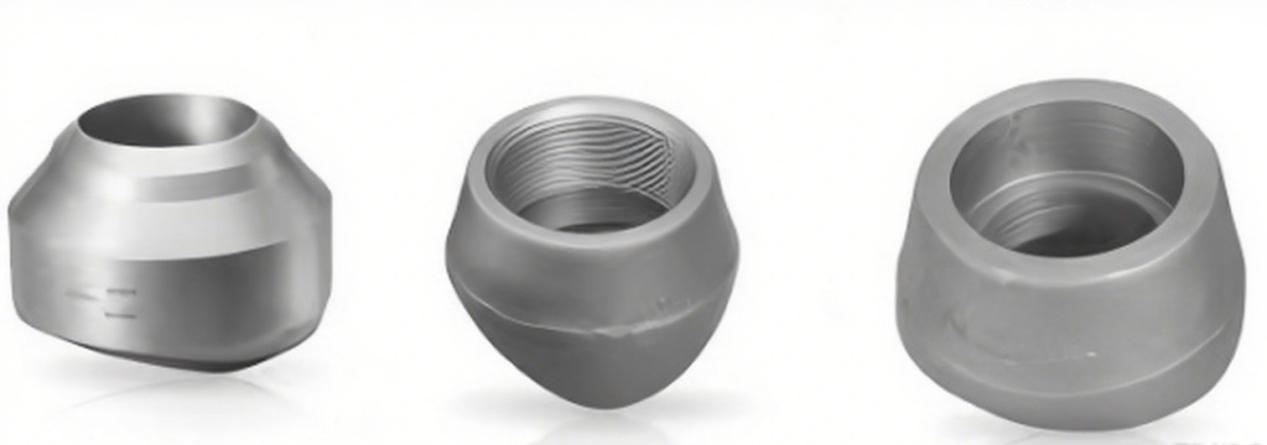

MSS SP-97 支管座类型：


类型

连接方式

压力等级

适用场景

标准参考

对焊支管台
(Weldolet)

支管端对焊

STD、XS、Sch160

高压、高温管道，整体补强设计，应力集中最小化

MSS SP-97、GB/T 19326

承插焊支管台
(Sockolet)

支管端承插焊

3000#、6000#

小口径管道，安装简便，无需精确对口

MSS SP-97、Q/FG11

螺纹支管台
(Thredolet)

支管端螺纹

3000#、6000#

需频繁拆卸或禁止动火的场合（如仪表、阀门连接）

MSS SP-97、Q/FG12


支管座材料选择：


碳钢

ASTM A105 / A105N

低温钢

ASTM A350 LF2 / LF3

管线钢

ASTM A694 F42 / F46 / F56 / F60 / F65

合金钢

ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22

不锈钢

ASTM A182 F304 /304L /304H, 316 /316L, 310S, 317, 347, 904L,

双相不锈钢

ASTM A182 F51, F53, F44


支管座尺寸：

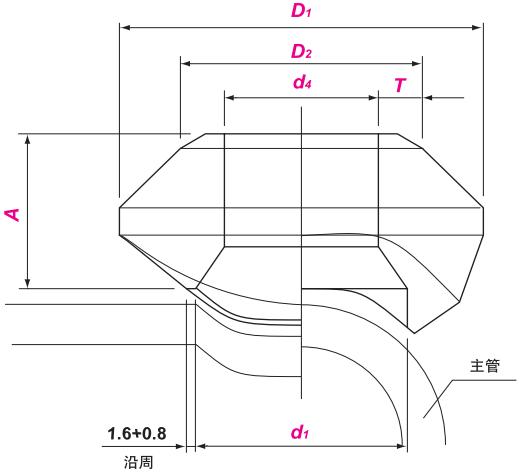

对焊支管座：

主管公称尺寸
Run Pipes Nominal Size

支管公称尺寸
Branch Nominal Size

长度
Length

本体直径
OD of Fitting

开孔直径
Cut Hole Dia.

DN


NPS


DN


NPS


A

D

d1

STD

XS

Sch 160

STD

XS

SCH 160

STD

XS

SCH 160

8-900

1/4-36

6

1/8

16

16


24

24


16

16


10-900

3/8-36

8

1/4

16

16


26

26


16

16


15-900

1/2-36

10

3/8

19

19


30

30


19

19


20-900

3/4-36

15

1/2

19

19

28

36

36

36

24

24

14

25-900

1-36

20

3/4

22

22

32

43

43

46

30

30

19

32-900

11/4-36

25

1

27

27

38

55

55

51

36

36

25

40-900

11/2-36

32

11/4

32

32

44

66

66

63

45

45

33

50-900

2-36

40

11/2

33

33

51

74

74

71

51

51

38

65-900

21/2-36

50

2

38

38

55

90

90

82

65

65

43

80-900

3-36

65

21/2

41

41

62

104

104

98

76

76

54

90-900

31/2-36

80

3

44

44

73

124

124

122

93

93

73

100-900

4-36

90

31/2

48

48


138

138


113

113


125-900

5-36

100

4

51

51

84

154

154

154

120

120

98

150-900

6-36

125

5

57

57

94

187

187

188

141

141

122

200-900

8-36

150

6

60

78

105

213

227

222

170

170

146

250-900

10-36

200

8

70

99


265

292


220

220


300-900

12-36

250

10

78

94


323

325


275

265


350-900

14-36

300

12

86

103


379

381


325

317


400-900

16-36

350

14

89

100


411

416


357

351


450-900

18-36

400

16

94

106


465

468


408

403


500-900

20-36

450

18

97

111


522

525


459

455


550

22

500

20

102

119


573

584


508

509


650

26

600

24

116

140


690

708


614

612

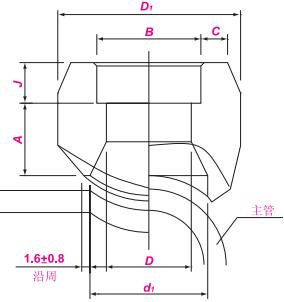

承插焊支管座:

公称尺寸
Nominal Size

支管公称尺寸
Branch Nominal Size

承插孔深度
Depth of Socket

结构长度
Face of Fitting to Crotch

本体直径
OD of Fitting

承插孔壁厚
Socket Wall Thickness

开孔直径
Cut Hole Dia.

DN


NPS


DN


NPS


J min


A
max

D1 min

C min

d1 nom

3000

6000

3000

6000

3000

6000

3000

6000

8-900

1/4-36

6

1/8

9.5

10


27


3.18


16


10-900

3/8-36

8

1/4

9.5

10


27


3.78


16


15-900

1/2-36

10

3/8

9.5

13


30


4.01


19


20-900

3/4-36

15

1/2

9.5

16

24

38

47

4.67

5.97

24

19

25-900

1-36

20

3/4

12.5

16

25

47

53

4.9

6.96

30

25

32-900

11/4-36

25

1

12.5

22

29

56

63

5.69

7.92

36

33

40-900

11/2-36

32

11/4

12.5

22

30

66

74

6.07

7.92

45

38

50-900

2-36

40

11/2

12.5

24

32

75

83

6.35

8.92

51

49

65-900

21/2-36

50

2

16

24

37

90

104

6.93

10.92

65

59

80-900

3-36

65

21/2

16

25


105


8.76


76


100-900

4-36

80

3

16

30


124


9.52


94


125-900

5-36

100

4

19

30


154


10.69


121

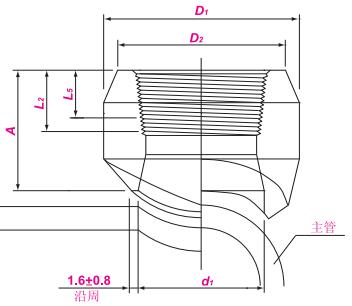

螺纹支管座：

主管公称尺寸
Run Pipes Nominal Size

支管公称尺寸
Branch Nominal Size

长度
Length

本体直径
OD of Fitting

支管端部外径
OD at End of Branch

螺纹长度
Length of Thread

开孔直径
Cut Hole Dia.

DN


NPS


DN


NPS


A

D1 min

D2 min

L2 min


d1 nom

3000

6000

3000

6000

3000

6000

3000

6000

8-900

1/4-36

6

1/8

19


27


22


6.7

16


10-900

3/8-36

8

1/4

19


27


22


10.2

16


15-900

1/2-36

10

3/8

21


30


25


10.4

19


20-900

3/4-36

15

1/2

25

32

38

45

33

42

13.6

24

19

25-900

1-36

20

3/4

27

37

47

52

39

48

13.9

30

25

32-900

11/4-36

25

1

33

40

56

63

48

58

17.3

36

33

40-900

11/2-36

32

11/4

33

41

66

72

58

67

18

45

38

50-900

2-36

40

11/2

35

43

75

83

64

77

18.4

51

49

65-900

21/2 -36

50

2

38

52

90

104

77

93

19.2

65

59

80-900

3-36

65

21/2

46


105


94


28.9

76


100-900

4-36

80

3

51


124


114


30.5

94


125-900

5-36

100

4

57


154


140


33

121



MSS SP-97 支管座优势：


•提高安全性:提供加固连接，降低泄漏和故障风险。

•多功能性:适用于多种材料，包括碳钢、合金和不锈钢。

•安装简便:提供螺纹、插座焊接和对接焊接配置，使安装灵活。

•耐久性:制造以承受高压和高温条件，确保耐用性。


应用领域：


•石油和天然气：用于高压管道、炼油厂和加工设施中的分支连接。

•石化和化学处理：在化工厂中创建安全连接至关重要。

•发电厂：用于需要高压蒸汽管道加固分支连接的发电厂。

•船舶和海上：适用于需要坚固、防漏连接的海洋环境。
