整体式绝缘接头
    发布时间: 2014-08-28 13:25
采用直线滚动导轨,贴塑复合导轨,即使在大载荷切削时,仍保持机床良好性能
整体式绝缘接头

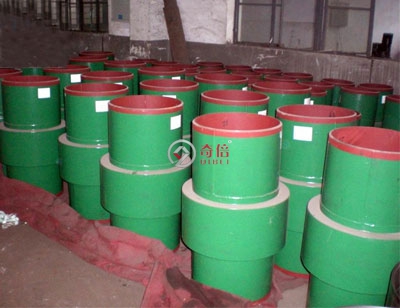

产品图

结构图

产品阐述:

绝缘接头是燃气输配和石油管线系统中不可缺少的重要管道附件，主要应用于燃气输配系统和燃气调压站，其作用是将燃气输配管线的各段间、燃气调压站与输配管线间相互绝缘隔离，保护其不受电化学腐蚀，延长使用寿命，还可直接埋地使用。本公司的整体式绝缘接头是在同国外产品进行对比、分析、研究的基础上着重针对我国燃气输配管线中经常出现的泄漏问题进行设计的。绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电法腐蚀所要求的绝缘性能的管道接头的统称，它包含组合件、绝缘板、填料、密封环、短管等。

结构特性:

绝缘接头采用整体挤压焊接形式，不得采用螺栓、法兰连接型。绝缘接头采用将绝缘和密封材料夹入并固定于套筒（组合件）内得形式。绝缘接头组装完后，给内部元件应固定在相应位置。在土壤压力、规定得管道操作压力和厂内或现场得水压测试下，整个绝缘接头保持完好。绝缘接头密封元件在接头内部紧靠绝缘板，具有永久得弹性，且密封元件的两面直接与裸露金属表面接触不会移动，确保了接头的紧密性

产品特点:

绝缘性能好：2500V摇表测试绝缘电阻≥200MΩ，击穿电压≥3KV。
寿命长：与管线同寿命、等强度。
强度高：压力试验≥1.5PN（设计压力）。
使用温度：-30℃——+90℃。
适用介质：油、气、水、化工原料、煤浆等。
材料特点：
本查您所采用的材料满足以下要求：
绝缘材料：高强度环氧树脂和玻璃纤维层状符合材料：ASTM D709 G11。
弯曲强度：纵向≥390MPa、横向≥290MPa；
拉伸强度：纵向≥340MPa、横向≥240MPa；
抗压强度：≥340MPa；
吸水性：≤30mg；
浸水后电阻≥5*108Ω
击穿电压≥35KV
组合钢体：16Mn、JB4726、ASTM A694 F52、F60
短管：20＃、16Mn、GB8163-99；
X70、X65、X56、X52、X46、API SPEC.5L。
密封材料：O形或U形密封环：氟橡胶、腈基丁二烯橡胶，符合ASTM D2000。
填充材料：冷固性树脂；
绝缘涂料；进口液体环氧树脂；
防腐材料：热缩防腐材料；

安装要求：

1.绝缘接头安装处50米内，避免有待焊死口。
2.绝缘接头与管线连接后，不许在接头5米内起吊管线。
3.绝缘接头与管线仪器试压。
4.绝缘接头与管线连接后，应按要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。
5.绝缘接头可安装在地下直管段上。
6.绝缘接头采用地面安装时，应安装在距弯头20米外的只管段上并设置支架。
7.绝缘接头避免安装在立管上。
8.埋地安装时应避免安装在常年积水处。

PN25压力等级绝缘接头
型号
Type 		规格
Specification 		A B L 钢管材质
Steel pipe material
DN25-25 DN25 34 4 250 钢管(Steel Pipe) 20
GB/T8163
DN25B-25 32 4 250
DN40-25 DN40 48 4 300
DN50-25 DN50 60 4 350
DN50B-25 57 4 350
DN65-25 DN65 76 5 350
DN80-25 DN80 89 5 400
DN100-25 DN100 114 5 400
DN100B-25 108 5 400
DN125-25 DN125 140 6 500
DN125B-25 133 6 500
DN150-25 DN150 168 7 500
DN150B-25 159 7 500
DN200-25 DN200 219 7 500
DN250-25 DN250 273 8 800
DN300-25 DN300 325 8 800
DN350-25 DN350 356 8 900
DN350B-25 377 8 900
DN400-25 DN400 406 8 900 钢管(Steel Pipe) 16MnR
GB6654
DN400B-25 426 8 900
DN450-25 DN450 457 8 900
DN450B-25 480 8 900
DN500-25 DN500 508 10 900
DN500B-25 530 10 900
DN600-25 DN600 610 10 1000
DN600B-25 630 10 1000
DN700-25 DN700 711 10 1200
DN700B-25 720 10 1200
DN800-25 DN800 813 12 1300
DN800B-25 820 12 1300
